火灾事故热烟提升实验分析装置

一、功能：

地铁车站及区间隧道、楼宇在试运营阶段和正式运营阶段，火灾事故发生时的快速探测报警、通风排烟及人员安全疏散，是地铁车站及区间隧道、楼宇安全保障的重要环节。

因此通过全尺寸的热烟测试实验：

1、测试探测报警系统、通风排烟系统、事故应急照明、疏散通道、疏散指示工作效果及联动状况；

2、检测探测报警时间是否满足规范要求；

3、检验通风排烟系统在设计火灾功率情况下，能否控制烟气不要沉降到安全高度；

4、检验通风排烟系统的运行模式是否正确，通风排烟量是否足够；

5、检验通风排烟系统是在设计火灾功率情况下，提供6分钟的安全疏散时间；

6、检验设计火灾功率情况下，是否有烟气向上层楼层蔓延；

7、测试楼扶梯开口流速是否满足规范的要求；

8、测试烟气层的下降过程，检测烟气层的温度是否达到对人员的伤害极限。

9、基于现场实验，对地铁车站及区间隧道、楼宇的排烟模式、气流组织方式及疏散方案提出合理的措施和建议，为地铁建设和运营的安全管理和应急管理提供合理、正确的科学依据。

二、性能：

地铁车站及区间隧道、楼宇现场热烟火灾安全验证试验设备，其包括：

1、火源系统，设置在地铁车站及区间隧道、楼宇及烟道现场，用于模拟火灾场景；

包括燃烧器、烟气发生箱，通过烟气发生箱产生的示踪烟气与燃烧器产生的火羽流，生成无毒、无环境污染、热的且具有热浮力驱动的烟气流动，以反映烟气运动和控制效果。

2、数据采集系统，设置在站台、站厅、及区间隧道、楼宇的空间内，用于采集所模拟的火灾场景中的温度、气流速度、气体浓度、图像、热像、烟气高度，以及各消防系统联动时间信息；

3、数据处理系统，与数据采集系统相连，对数据采集系统采集到的数据信息进行处理，对火灾探测报警系统、通风排烟系统、 事故照明、疏散通道和疏散指示的工作效果、可靠性及联动状况的评价指标数据，以判定地铁各消防系统在发生火灾事故时能否确保乘客安全疏散。

三、热提升装置主要技术要求

本设备由烟雾发生装置、客室热烟提升装置、电气屏柜热烟提升装置、联控软件以及必要的耗材组成。

设备主体设计使用寿命：10年；

设备自身耐火性：设备自身不使用易燃或可燃材料以及燃烧后产生有毒气体的材料，应采用耐火耐高温材料；

保护机制：设备自身应具有高温探测、短路保护、倾覆检测等尽可能多的安全措施，当出现可能的火灾隐患时应能够自动停止工作，防止火灾发生；

警告标识：设备应在醒目部位进行安全警示标识，在高温部位进行高温警示标识。

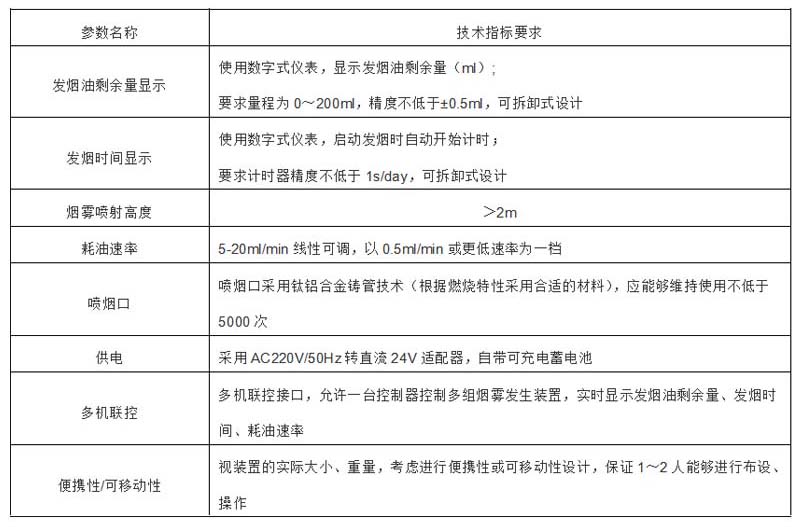

四、烟雾发生装置
